"Doble seguro" para servidores de IA: explicación detallada de la arquitectura de doble enlace del módulo óptico

Diseño de doble enlace: el sustento de los clústeres de servidores de IA

La falla fatal de las arquitecturas de enlace único en clústeres de GPU de mil tarjetas: el——

Costo de interrupción de la capacitación: una sola falla del conmutador Spine genera enormes pérdidas por hora para la empresa

Desafíos sensibles a la latencia: las operaciones AllReduce requieren latencia de sincronización de gradiente

Cuello de botella de confiabilidad: la topología de árbol tradicional tiene 7 enlaces con un único punto de falla potencial

Lecciones aprendidas de sangre y lágrimas: un caso real de una empresa de IA

En el tercer trimestre de 2024, un fabricante no implementó enlaces duales, lo que resultó en:

Una falla del puerto del conmutador provocó 72 minutos de interrupción del entrenamiento

Pérdida indirecta: penalización contractual por retraso en la entrega del modelo

El diseño de doble enlace es la solución principal a este problema.

2. Análisis panorámico de la arquitectura hoja-espina de doble enlace

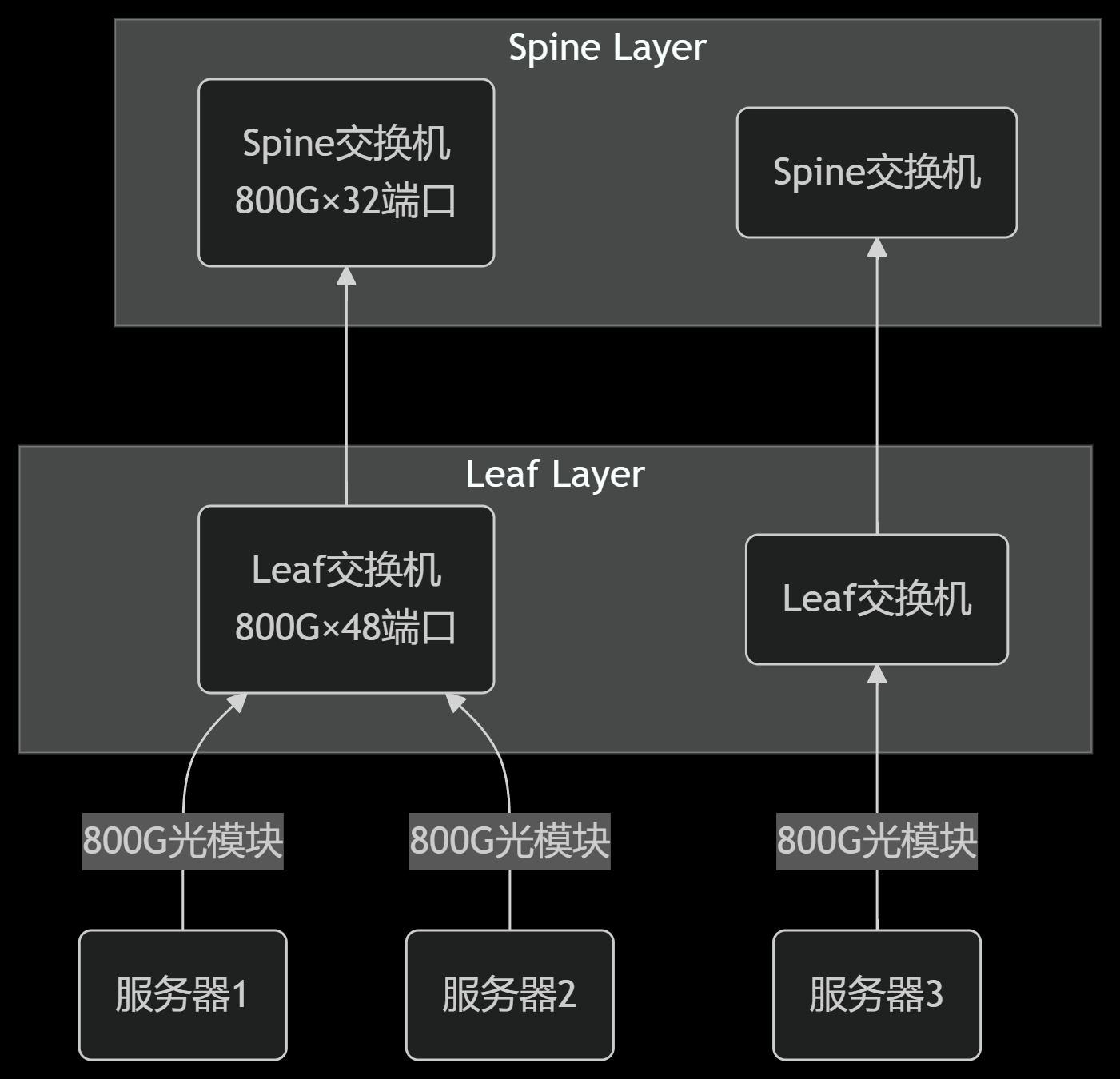

Diagrama de topología física (incluida la implementación del módulo óptico)

Descripción del componente clave:

Conmutador de columna vertebral: red troncal completamente interconectada, debe admitir el módulo óptico OSFP de 800G y ECMP

Interruptor de hoja: cada interruptor está conectado a dos espinas a través de módulos ópticos duales para evitar fallas de un solo punto

Conexión del servidor: utilice un cable óptico activo (AOC) de 200 G para conectarse directamente a Leaf

III. Principio de la tecnología de núcleo de doble enlace

1. Adaptación de enlaces homogéneos y heterogéneos

Los enlaces duales pueden utilizar "enlaces homogéneos" (dos enlaces del mismo tipo, como ambos InfiniBand HDR) o "enlaces heterogéneos" (como un InfiniBand para comunicación de baja latencia y un Ethernet para transmisión de datos de gran capacidad).

2. Asignación dinámica de recursos de enlace

Mecanismo de conmutación sin interrupciones: utilice "modo activo/en espera" o "equilibrio de carga + ajuste dinámico":

Modo activo/en espera: en condiciones normales, el enlace principal transporta el tráfico principal y el enlace en espera solo transmite paquetes de latido; en caso de falla, el enlace en espera se hace cargo de todo el tráfico en microsegundos para garantizar que no se pierdan datos.

Modo de equilibrio de carga: dos enlaces funcionan al mismo tiempo y el enlace sobreviviente se hace cargo automáticamente de todo el tráfico después de una falla (la capa de protocolo debe soportar la redistribución del tráfico para evitar la congestión).
